Plassering av EKG-elektroder
Sist oppdatert:
11. okt. 2023

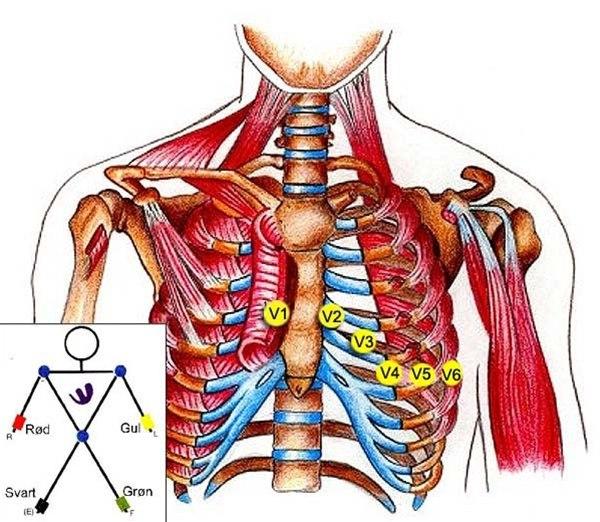

Prekordialavledningene:
- V1: I 4. interkostalrom til høyre for sternum
- V2: I 4. interkostalrom til venstre for sternum
- V3: Over 5. costa, midt mellom V2 og V4 (sett på V4 først)
Annonse
- V4: I 5. interkostalrom i midtre claviculærlinje (under venstre mamille)
- V5: I fremre aksillærlinje, rettlinjet bakover fra V4
- V6: I midtre aksillærlinje, rettlinjet bakover fra V5
Ekstremitetselektrodene:
- Rød: innsiden av høyre håndledd
- Gul: innsiden av venstre håndledd
- Grønn: innsiden av venstre ankel
- Sort: innsiden av høyre ankel
Lokalisering av 4. interkostalrom
- 1. costa kjennes rett under klavikula - første interkostalrom rett under 1. costa
- 4. interkostalrom identifiseres deretter under 4. costa
- Eller: 2. interkostalrom ligger på skrå ned fra brystbeinsvinkelen (leddet mellom øvre og midtre del av brystbeinet)
